Применение блок-схем в разработке программ

Блок-схема — это графическое отображение алгоритма или процесса. Она состоит из набора блоков, которые представляют различные действия, данные, условия и циклы. Блоки соединяются между собой линиями, которые указывают направление потока данных.

Блок-схемы используются в различных областях, включая программирование, инженерию, управление и бизнес. Это своеобразная «карта» для программиста, которая помогает разбить сложную задачу на более мелкие и управляемые компоненты.

Освоить алгоритмы и структуры данных вы можете на курсе от компании FoxmindED. После его завершения вы сможете создавать эффективный код, грамотно организовывать архитектуру проектов и модулей, а также успешно пройти собеседование.

Итак, первые блок-схемы были разработаны в начале XX века для представления электрических схем. В 1920-х годах они стали использоваться в инженерии для визуализации технологических процессов, а в 1950-х — были адаптированы для демонстрации алгоритмов в программировании.

В настоящее время они остаются важным инструментом, который обеспечивает ясность и структурирование в процессах, где важны точность и последовательность действий.

👆👆👆

Основные элементы

Блок-схемы используют четко определенные символы для отображения различных элементов алгоритма и их символов:

  • Символы для действий (прямоугольник): обозначают конкретные операции или действия, которые выполняются в процессе. Это может включать блок схемы с функциями, представляющими вычисления, ввод/вывод данных или вызов конкретных функциональных блоков.
  • Символы для данных (параллелограмм): операции, связанные с обработкой данных. Здесь описываются операции, такие как ввод, вывод, сохранение или чтение данных.
  • Символы для условий (ромб): разветвления в алгоритме, где программа должна принять решение в зависимости от определенного условия. Например, это может быть проверка значения переменной.
  • Символы для циклов (овал): показывают, что определенные действия будут выполняться многократно, пока выполняется определенное условие. Это может быть цикл for, while или другой механизм повторения.

Приведем примеры использования каждого элемента в контексте программирования:

  • Прямоугольник (действие)
  • Параллелограмм (данные)
  • Овал (цикл):

Эти примеры иллюстрируют, как элементы блок-схем могут быть использованы для визуализации различных аспектов программирования, помогая ясно понять структуру и логику алгоритмов.

Применение в разработке программ

Блок схема программы играет ключевую роль в каждом этапе жизненного цикла разработки ПО, начиная с фазы планирования и завершая этапом тестирования. Ее важность проявляется в создании четкого понимания алгоритмов, управлении сложностью и обеспечении эффективного взаимодействия в команде разработки.

Вот несколько примеров блок-схем для различных программ и алгоритмов:

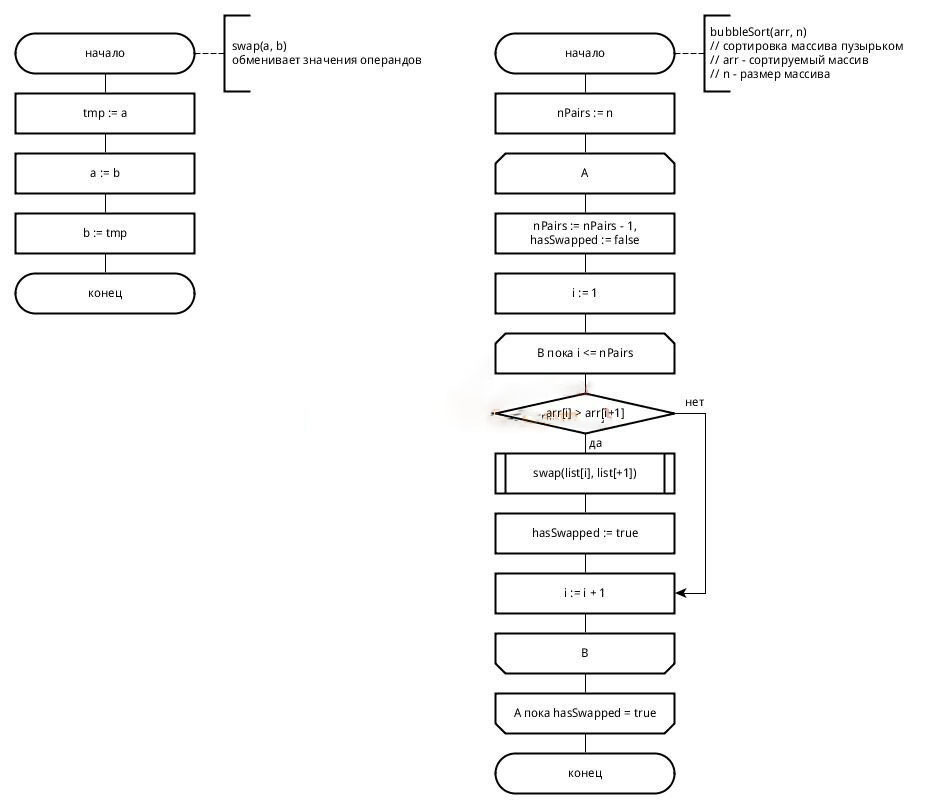

  1. Сортировка пузырьком: блок-схема для алгоритма сортировки элементов в массиве с использованием метода «пузырька».

(Источник: https://korobchinskiy.com/block-diagrams/)

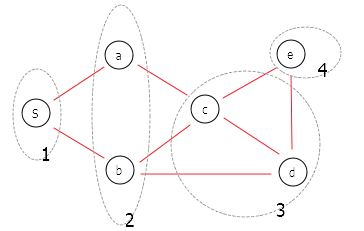

  1. Поиск в ширину (BFS) в графе: блок-схема для алгоритма поиска в ширину в графе, используемого, например, для поиска кратчайшего пути.

(Источник: https://konstantinklepikov.github.io/2020/10/09/breadth-first-and-depth-first-search-algorithms.html)

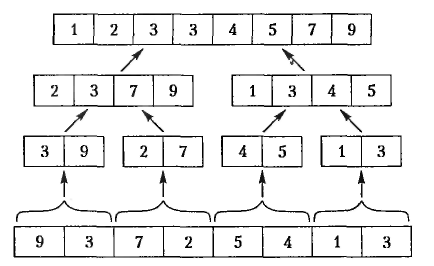

  1. Алгоритм слияния (Merge Sort): блок-схема для алгоритма сортировки слиянием, который эффективен для больших массивов данных.

(Источник: https://studfile.net/preview/7740654/page:19/)

Эти примеры демонстрируют, как блок-схемы могут быть применены к различным типам программ и алгоритмов.

Псевдокод

Когда речь идет о представлении алгоритмов, программисты часто используют либо блок-схемы, либо псевдокод. Оба метода обладают своими преимуществами и недостатками, и выбор между ними зависит от конкретных задач и предпочтений разработчика.

Блок-схемы отлично подходят для наглядного представления структуры, тогда как псевдокод обеспечивает гибкость и краткость. В практике часто используется комбинация обоих методов в разных этапах разработки.

Инструменты и методы

Итак, как написать блок схему? Существует множество инструментов, которые предназначены для создания блок-схем, и каждый со своими особенностями:

  • Lucidchart: онлайн-приложение с широкими возможностями, удобством совместной работы и разнообразными элементами.
  • Microsoft Visio: стандартный инструмент, интегрированный с Microsoft Office, который обеспечивает множество возможностей для создания диаграмм.
  • Draw.io: бесплатное онлайн-приложение с интуитивным интерфейсом, которое поддерживает экспорт и интеграцию с облачными сервисами.
  • Creately: инструмент с акцентом на визуальное проектирование, предоставляющий шаблоны и интеграцию для командной работы.
If-else

Что можно посоветовать для эффективного создания и использования блок-схем:

  1. Упрощайте блок-схемы, избегайте избыточных деталей.
  2. Используйте стандартные формы и цвета для улучшения восприятия и обеспечения единообразия.
  3. Добавляйте комментарии в блок схеме для объяснения сложных логических структур.
  4. Подписывайте ключевые этапы и переменные для более информативных диаграмм.
  5. Регулярно обновляйте блок-схемы по мере изменений в алгоритмах для актуальности документации.

С использованием эффективных инструментов и следуя советам, блок-схемы становятся не только обязательным этапом разработки, но и инструментом, повышающим ясность и эффективность проекта.

Блок-схемы в обучении программированию

Роль блок-схем в образовательном процессе по программированию неоценима. Их использование для объяснения сложных концепций новичкам создает прозрачность и помогает студентам легче осваивать информацию.

Блок-схемы могут использоваться в образовательном процессе по программированию на различных этапах:

  • Введение в программирование: для объяснения основных концепций программирования, таких как переменные, операторы и циклы.
  • Структуры данных и алгоритмы.
  • Проектирование ПО: для моделирования процессов и алгоритмов, которые будут использоваться в программном обеспечении.
